巖石防護與管道保護篩（簡稱：管道夾克篩）

一、產品研發背景

隨著我國國民經濟的飛速發展，國家對能源的需求越來越大。我國西部大開發戰略實施以來，改變我國能源結構的大型輸油氣管道工程已在陸續建設之中，這些管道的建設將對改變我國能源需求起著重要的作用，但是在管道的建設中由于大部分管道所經地段位于山區或西部戈壁地帶，為了避免管道防腐層在管道回填時遭到破壞，我們的管道建設者通常采取了如下措施：1、沙子回填；2、細土回填；3、用巖石粉碎的機械設備將石方段爆破后的巖石粉碎.

通常的三種石方段管溝回填方案存在的如下弊端：

1、外運沙子或細土回填，要消耗大量的人力、物力、財力，成本高，施工速度慢。

2、當?shù)厝∩郴蚣?xì)土回填，不可避免的會對當?shù)氐牡乇碇脖辉斐善茐?，更加破壞?dāng)?shù)氐牡乩憝h(huán)境。

3、機械粉碎巖石所需的機械設備昂貴，施工成本增高。

基于以上原因，我們結合當今高分子聚合物在我們工業生產當中的成功經驗，深入挖掘高分子聚合物的化學特性和物理特性，我們特別研發了一種巖石防護與管道保護篩（簡稱：管道夾克篩），用于石方段的管道建設。

二、 產品特性：

我們研發的巖石防護及管道保護篩具有如下特性：

1．具有很高的抗壓及抗沖擊性能。

2．具有很高的沖擊阻力及抗拉強度。

3．具有耐腐蝕性，不會老化。

4．重量輕，便于運輸及安裝，不用重型機械裝卸及安裝

5．柔韌性能好，便于安裝。

6．原材料成本低

7．保護環境，簡接防止了對地表植被及環境的破壞。

三、 產品功效

由于巖石防護及管道保護篩具有如上所述的的特性，所以，在使用了這種產品之后，將達到如下效果：

1．巖石防護及管道保護篩在管線下溝前，包裹在需要保護的管道周圍，在管溝回填時，巖石不能直接接觸管道及管道防腐層，這樣就有效地保護了管道防腐層，從而保護了管道。

2．由于無需遠途運輸，無需動用工程機械，施工效率大大提高

3．由于原材料是當今通用的化工高分子聚合物，大大降低了材料成本，同時，無需動用工程機械設備，所以使得整個施工成本降低。

四、產品具體描述：

巖石防護及管道保護篩，又稱管道夾克篩，是一種擠壓成形的塑料篩，猶如“管道衛士”一樣， 在管道鋪設巖石回填過程中，對管子本身及整個管線起到保護作用。在巖石回填過程中，巖石很易就會破壞管道的防腐層，而巖石防護及管道保護篩就象一個墊子，幫助管道承受了在回填過程中產生的各種沖擊。巖石防護及管道保護篩要比過去回填過程中用到的沙子或細土或其它類似精細的回填物都要經濟，而且安裝容易，速度快。所以，巖石防護及管道保護篩是巖石地帶鋪設管道必不可缺的管道鋪設用品。

巖石防護及管道保護篩可以如下圖所示沿著管道或繞著管道包裹。搭接處可以用氣焊槍烤搭接的兩邊，然后將兩邊按壓粘到一起； 也可以用塑料帶等類似的方法來固定。

縱向包裹（延著管線方向展開）

當管徑周長不超過150毫米（6英寸）時采用這種方式，同時，還要看巖石防護及管道保護篩的寬度。

1．延著與管線平行的方向打開巖石防護及管道保護篩卷。

2．將巖石防護及管道保護篩放到管線下方

3．將夾克篩裹到管道上，搭接處大約重疊150毫米（6英寸）

4．夾克篩可以用塑料帶固定，或者用氣焊槍烤搭接的兩邊，然后壓兩邊，使兩邊粘接在一起。

橫向包裹（與管線垂直方向展開）

這種方式主要用在管徑周長大于巖石防護及管道保護篩寬度時：

1．將夾克篩裁成一段段的，但每一段的寬度要比管徑周長長出150毫米

2．將夾克篩包裹在管道上，搭接處兩邊重疊150毫米。

可以用用塑料帶將巖石防護及管道保護篩固定在管道上，或者用氣焊槍烤搭接處的兩邊，然后壓兩邊，便得它們粘接到一起從而使巖石防護及管道保護篩固定在管道上。

螺旋纏繞

這種方式適用于管徑周長更大的管道

1.如圖所示；延著管線長段方向纏繞包裹管道， 巖石防護及管道保護篩慢慢地搭接在一起。

2.在纏繞包裹的過程中，用塑料帶固定巖石防護及管道保護篩。

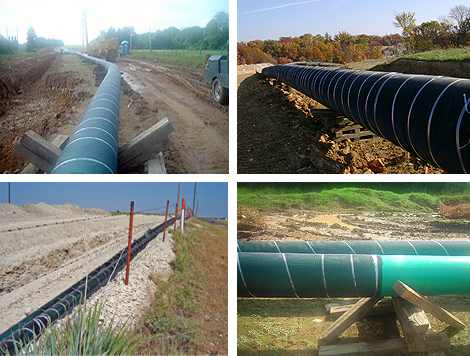

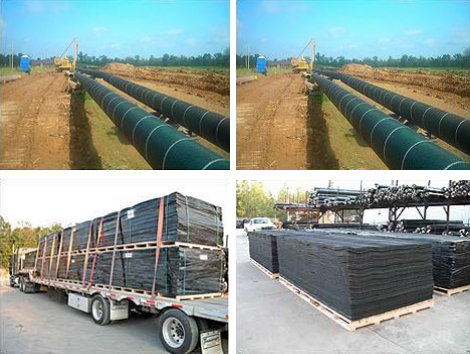

應用圖片
